卡套式对接直通管接头

本标准规定了卡套式对接直通管接头，适用于油、气及一般腐蚀性介质的管路系统。标记示例：公称压力J级，管子外径D0为14mm的卡套对接直通管接头：管接头J14 GB/T3756.1-1983 管子外径

立即咨询立即咨询

咨询电话：13584722960

微信：江苏省启东市南阳工业园区邮箱：13584722960

产品详情

本标准规定了卡套式对接直通管接头，适用于油、气及一般腐蚀性介质的管路系统。

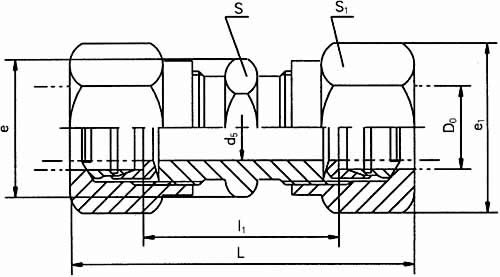

卡套式对接直通管接头(图1)

标记示例：
　　公称压力J级，管子外径D0为14mm的卡套对接直通管接头：
　　管接头J14 GB/T3756.1-1983

管子外径D0	公称通径DN	d5	l1≈	L≈	扳手尺寸		e	e1	重量（kg/100件）
管子外径D0	公称通径DN	d5	l1≈	L≈	S	S1	e	e1	重量（kg/100件）
G(25)	4	3	25	56	13	15	15	17.3	4.22
	5	3.5	25	56		15		17.3	4.22
	6	4	30.4	65		16		18.5	6.63
	8	6	36	72	15	18	17.3	20.8	9.52
	10	8	38	78	18	21	20.8	24.2	12.2
	12	10	39	79	21	24	24.2	27.7	16
	14	12	39	79	21	24	24.2	27.7	18.5
	16	14	40	82	24	27	27.7	31.2	23.5
	18	15	41	83	27	30	31.2	34.6	39.9
	20	17	44	91	30	34	34.6	39.3	37.7
	22	19	53	99	34	36	39.3	41.6	49.4
	25	22	53	103	36	41	41.6	47.3	65.9
	28	24	55	107	41	41	47.3	47.3	67.9
	32	27	57	111	46	50	53.1	57.7	99.3
	34	30	57	113	46	50	53.1	57.7	71.3
	40	34	58	114	50	55	57.7	63.5	112.
	42	36	58	114	55	60	63.5	69.3	139
J(40)	6	3	38	74	16	18	18.5	20.8	11.0
	8	5	38	76	18	21	20.8	24.2	13.4
	10	7	41	83	21	24	24.2	27.7	18.2
	12	8	41	83	21	24	27.7	27.7	21.7
	14	10	42	86	24	27	31.2	31.2	28
	16	12	42	86	27	30	31.2	34.6	34.4
	18	14	45	91	30	34	34.6	39.3	40.4
	20	16	55	109	34	36	39.3	41.6	56.2
	22	18	57	114	36	41	41.6	47.3	74.7
	25	20	61	119	41	41	47.3	47.3	79.4
	28	22	63	122	41	46	47.3	53.1	99.3
