管件

卡套式锥螺纹直通管接头

本标准规定了卡套式锥螺纹直通管接头，适用于油、气及一般腐蚀性介质的管路系统。标记示例：公称压力E级，管子外径D0为14mm的卡套式锥螺纹直通管接头：管接头E14 JB/ZQ4401-97 管子

立即咨询立即咨询

咨询电话：13584722960

微信：江苏省启东市南阳工业园区邮箱：13584722960

产品详情

本标准规定了卡套式锥螺纹直通管接头，适用于油、气及一般腐蚀性介质的管路系统。

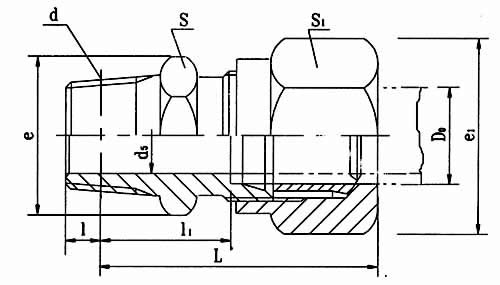

卡套式锥螺纹直通管接头(图1)

标记示例：
　　公称压力E级，管子外径D0为14mm的卡套式锥螺纹直通管接头：
　　管接头E14 JB/ZQ4401-97

管子外径D0	公称通径DN	d5	d	l	l1≈	L≈	扳手尺寸		e	e1	重量（kg/100件）
							S	S1
E(16)	4	3	NPT1/8	4.572	14	30	13	15	15	17.3	2.59
	5	3.5
	6	4			15.7	34		16		18.5	3.14
	8	6	NPT1/4	5.080	22	40	16	18	18.5	20.8	5.58
	10	8				42	18	21	20.8	24.2	6.47
	12	10	NPT3/8	6.096	23	43	21	24	24.2	27.7	9.21
	14	12									9.31
	16	14	NPT1/2	8.128	24	45	27	27	31.2	31.2	13.4
	18	15						30		34.6	14.7
	20	17	NPT3/4	8.611	27	51	34	34	39.3	39.3	22
	22	19			30.5	55		36		41.6	24.6
	25	22	NPT1	10.160	32.5	58	41	41	47.3	47.3	40.1
	28	24			33.5	59					45.1
	32	27	NPT11/4	10.668	34.5	62	50	50	57.7	57.7	57.7
	34	30									61.6
	40	34	NPT11/2		35	63	55	55	63.5	63.5	72.1
	42	36						60		69.3	74.5
