管件

卡套式端对接直通管接头

本标准规定了卡套式端对接直通管接头，适用于油、气及一般腐蚀性介质的管路系统。标记示例：公称压力J级，管子外径D0为14mm的卡套式端对接直通管接头：管接头J14 GB/T3754.1-1983 管

立即咨询立即咨询

咨询电话：13584722960

微信：江苏省启东市南阳工业园区邮箱：13584722960

产品详情

本标准规定了卡套式端对接直通管接头，适用于油、气及一般腐蚀性介质的管路系统。

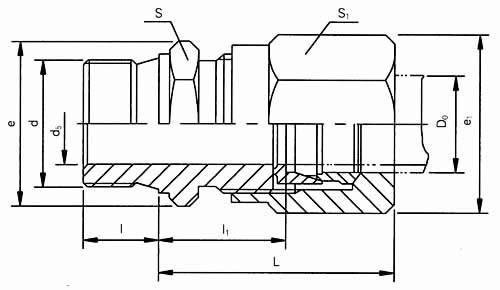

卡套式端对接直通管接头(图1)

标记示例：
　　公称压力J级，管子外径D0为14mm的卡套式端对接直通管接头：
　　管接头J14 GB/T3754.1-1983

管子外径D0	公称通径DN	d5	d	l	l1≈	L≈	扳手尺寸		e	e1	重量（kg/100件）
管子外径D0	公称通径DN	d5	d	l	l1≈	L≈	S	S1	e	e1	重量（kg/100件）
G(25)	4	3	M10×1		16	31	15	15	17.3	17.3	3.08
	5	3.5			16	31		15		17.3	3.08
	6	4			18.7	36		16		18.5	4.15
	8	6	M12×1.5	12	22	40	16	18	18.5	20.8	6.23
	10	8	M14×1.5		23	43	18	21	20.8	24.2	8.02
	12	10	M16×1.5		24	44	21	24	24.2	27.7	10.6
	14	12	M18×1.5		24	44	24	24	27.7	27.7	12.1
	16	14	M22×1.5	14	25	46	27	27	31.2	31.2	16.2
	18	15	M22×1.5	14	25.5	46	27	30	31.2	34.6	18.9
	20	17	M27×2	16	27	50	34	34	39.3	39.3	26.5
	22	19	M27×2	16	31.5	55	34	36	39.3	41.6	30.8
	25	22	M33×2	18	33.5	59	41	41	47.3	47.3	44.1
	28	24	M33×2	18	34.5	61	41	41	47.3	47.3	47.5
	32	27	M42×2	20	36.5	64	50	50	57.7	57.7	47.9
	34	30	M42×2	20	36.5	65	50	50	57.7	57.7	68.3
	40	34	M50×2	22	37.5	66	60	55	69.3	63.5	90.1
	42	36	M50×2	22	37.5	66	60	60	69.3	69.3	101
J(40)	6	3	M12×1.5/G1/8″	12	23	41	16	18	18.5	20.8	7.27
	8	5	M14×1.5/G1/4″		24	43	18	21	20.8	24.2	9.06
	10	7	M16×1.5/G3/8″		25.5	46	21	24	24.2	27.7	12.3
	12	8	M80×1.5/G(1/2″)		26.5	47	24	24	27.7	27.7	15
	14	10	M80×1.5/G(1/2″)	14	27	48	27	27	31.2	31.2	18.3
	16	12	M22×1.5		28	50	27	30	31.2	34.6	22.7
	18	14	M22×1.5		29.5	53	30	34	34.6	39.3	25.5
	20	16	M27×2	16	34.5	62	34	36	39.3	41.6	36.6
	22	18	M27×2	16	35.5	64	36	41	41.6	47.3	45.7
	25	20	M33×2	18	38	67	41	41	47.3	47.3	54.2
	28	22	M33×2	18	39.5	69	41	46	47.3	53.1	63.4
