焊接式端直通圆锥管螺纹管接头

一、概述适用于以油为介质的管路系统用焊接式管接头，公称压力为16MPa，工作温度为-25～80℃，形式和尺寸见图1 图2和表1。二、技术参数管子外径Do 公称通径DN d lo d0 d1 d2 l l1 l2 L S

立即咨询立即咨询

咨询电话：13584722960

微信：江苏省启东市南阳工业园区邮箱：13584722960

产品详情

一、概述

适用于以油为介质的管路系统用焊接式管接头，公称压力为16MPa，工作温度为-25～80℃，形式和尺寸见图1 图2和表1。

二、技术参数

管子外径Do	公称通径DN	d		lo		d0	d1	d2	l	l1	l2	L	S	S1	O型圈JB/ZQ4224	重量kg
管子外径Do	公称通径DN	60° 圆锥螺纹	55° 管螺纹	60° 圆锥螺纹	60° 管螺纹	d0	d1	d2	l	l1	l2	L	S	S1	O型圈JB/ZQ4224	A型	B型
10	6	NPT1/8	R1/8	4.102	4.0	6	11	10.52	9	10	16.5	24.5	16	21	11X1.9	0.060	0.094
14	8	NPT1/4	R1/4	5.786	6.0	8	16	14	14	50	19	29	21	27	16X2.4	0.140	0.180
18	10	NPT3/8	R3/8	6.096	6.4	12	19	17.19	14	55	21	33	27	34	20X2.4	0.200	0.280
22	15	NPT1/2	R1/2	8.128	8.2	15	22	21.75	19	65	21	34	30	36	24X2.4	0.250	0.400
28	20	NPT3/4	R3/4	8.611	9.5	20	28	2709	19	65	24	37	36	41	30X3.1	0.400	0.580
34	25	NPT1	R1	10.160	10.4	25	34	33.94	24	85	26	46	46	50	35X3.1	0.780	1.100
42	32	NPT1 1/4	R1 1/4	10.668	12.7	32	42	42.69	24	85	28	50	55	60	40X3.1	1.200	1.400
50	40	NPT1 1/2	R1 1/2	10.668	12.7	36	50	48.47	26	95	30	56	65	70	45X3.1	1.550	2.400

　1、公称压力为16MPa。
　2、应用无缝钢管的材料为15、20号钢，精度为普通级。

三、外形尺寸

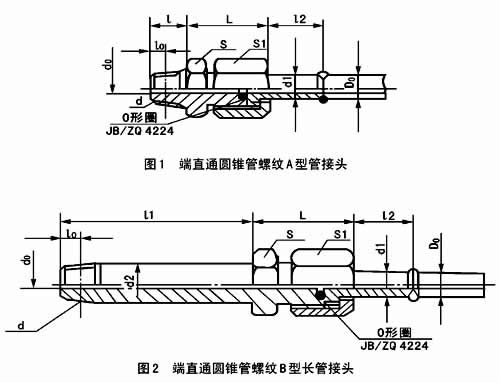

焊接式端直通圆锥管螺纹管接头(图1)

四、订货标记说明

　1、管子外径D0为10mm的焊接式端直通圆锥管螺纹A型管接头；
　　管接头10AJB/ZQ4399-97
　2、管子外径D0为10mm的焊接式端直通圆锥管螺纹B型长管接头；
　　管接头10BJB/ZQ4399-97
