管件

卡套式端直通管接头

本标准规定了卡套式端直通管接头，适用于油、气及一般腐蚀性介质的管路系统。标记示例：公称压力J级，管子外径D0为14mm的卡套式端直通管接头：管接头J14 GB/T3733.1-1983 管子外径

立即咨询立即咨询

咨询电话：13584722960

微信：江苏省启东市南阳工业园区邮箱：13584722960

产品详情

本标准规定了卡套式端直通管接头，适用于油、气及一般腐蚀性介质的管路系统。

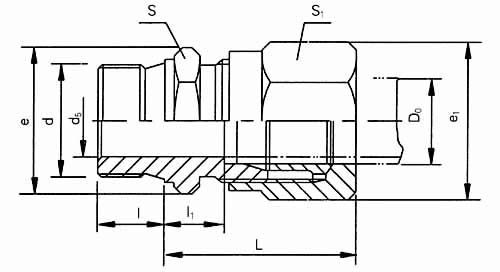

卡套式端直通管接头(图1)

标记示例：
　　公称压力J级，管子外径D0为14mm的卡套式端直通管接头：
　　管接头J14 GB/T3733.1-1983

管子外径D0	公称通径DN	d5	d	l	l1	L≈	扳手尺寸		e	e1	重量（kg/100件）
管子外径D0	公称通径DN	d5	d	l	l1	L≈	S	S1	e	e1	重量（kg/100件）
G(25)	4	3	M10×1	8	8	23	15	15	17.3	17.3	2.27
	5	3.5			8	23		15		17.3	2.27
	6	4			9.7	27		16		18.5	2.83
	8	6	M12×1.5	12	13	30	16	18	18.5	20.8	4.53
	10	8	M14×1.5		13	34	18	21	20.8	24.2	5.83
	12	10	M16×1.5		14		21	24	24.2	27.7	7.7
	14	12	M18×1.5		14		24	24	27.7	27.7	8.83
	16	14	M22×1.5	14	15	36	27	27	31.2	31.2	12.2
	18	15	M22×1.5	14		36	27	30	31.2	34.6	13.6
	20	17	M27×2	16		39	34	34	39.3	39.3	19.4
	22	19	M27×2	16	18.5	43	34	36	39.3	41.6	22.1
	25	22	M33×2	18	20.5	46	41	41	47.3	47.3	32.1
	28	24	M33×2	18	21.5	47	41	41	47.3	47.3	32.3
J(40)	6	3	M12×1.5/G1/8″	12	13.5	31	16	18	18.5	20.8	5.24
	8	5	M14×1.5/G1/4″		14.5	33	18	21	20.8	24.2	6.57
	10	7	M16×1.5/G3/8″		15	36	21	24	24.2	27.7	8.97
	12	8	M80×1.5/G(1/2″)		16	37	24	24	27.7	27.7	10.9
	14	10	M80×1.5/G(1/2″)	14	16	38	27	27	31.2	31.2	13.9
	16	12	M22×1.5		17	39	27	30	31.2	34.6	16.5
	18	14	M22×1.5		17	40	30	34	34.6	39.3	16.7
	20	16	M27×2	16	21	48	34	36	39.3	41.6	26.6
	22	18	M27×2	16	21	49	36	41	41.6	47.3	33.2
