管件

锥密封焊接式压力表管接头

锥密封焊接式压力表管接头（JB/T6385-92）管子外径Do D d1 l L1 L S 0型密封圈重量kg 8 M101 4 12 40 62 21 7.51.8 0.10 M141.5 20 70 0.12 M201.5 26 80 0.1

立即咨询立即咨询

咨询电话：13584722960

微信：江苏省启东市南阳工业园区邮箱：13584722960

产品详情

锥密封焊接式压力表管接头（JB/T6385-92）

锥密封焊接式压力表管接头(图1)

管子外径Do	D	d1	l	L1	L	S	0型密封圈	重量kg
8	M10×1	4	12	40	62	21	7.5×1.8	0.10
	M14×1.5		20		70			0.12
	M20×1.5		26		80			0.14
12	M20×1.5	7	26	42	82	24	11.2×1.8	0.18

订货标记说明：
管子外径DO 为12mm，压力表螺纹为M20 × 1.5 的锥密封焊接式压力表管接头。
管接头 12-M20 × 1.5 JB/T6385-92

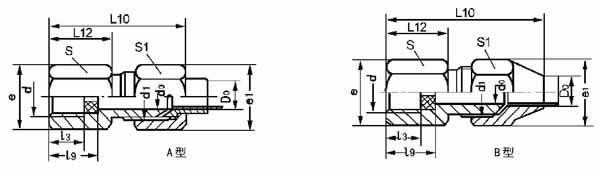

扩口式压力表管接头(GB5645.1-85)
适用于以油、气为介质的管路系统。

锥密封焊接式压力表管接头(图2)

Do	do	d	d1	l3	l9	L12	L10≈		e1		S1		重量(钢) kg/100件
							A型	B型					A型	B型
6	4	M10×1	M12×1.5	5.5	10.5	14.5	36	41	17.3	15	15	13	3.50	3.31
		M14×1.5		8.5	13.5	17.5	39	44		20.8		18	4.72	4.53
		M20×1.5		12	19	24	45.5	50				24	7.19	6.9
14	12		M22×1.5				49.5	54	31.2	27.7	27		12.6	-

技术条件按GB5653-85《扩口式管接头技术条件》的规定。

订货标记说明：
管子外径D0为10mm型扩口压力表管接头
管接头A0 GB5645.1-85
