管件

钢管用插入焊接式接头

● 接头 代号（订货号） 管子外径 D D1 D0 H H1 重量（kg） ZT6.5.13-1 42 32 42.5 60 36 18 0.73 ZT6.5.13-2 48 38 48.5 70 41 20 0.92 ZT6.5.13-3 60 4

立即咨询立即咨询

咨询电话 ：13584722960

微信：江苏省启东市南阳工业园区邮箱：13584722960

产品详情

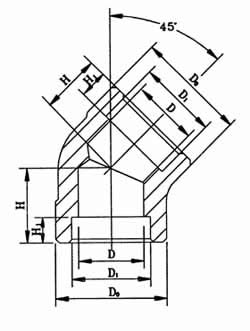

● 接头
钢管用插入焊接式接头(图1)
代号（订货号）
管子外径
D
D1
D0
H
H1
重量（kg）
ZT6.5.13-1
42
32
42.5
60
36
18
0.73
ZT6.5.13-2
48
38
48.5
70
41
20
0.92
ZT6.5.13-3
60
49
60.5
80
48
23
1.43
标记示例：接头42 ZT6.5.13-1
● 变径接头
钢管用插入焊接式接头(图2)
代号（订货号）
管子外径（D0）
D
D1
D2
D3
L
L1
重量（kg）
ZT6.5.31-1
34×42
34.5
55
25
41
48
17
0.48
ZT6.5.31-2
42×48
42.5
60
32
48
52
18
0.54
ZT6.5.31-3
48×60
48.5
70
38
60
56
20
0.87
　　标记示例：变径接头34×42 ZT6.5.31-1
● 接头 ZT6.5.33 重量0.58kg
钢管用插入焊接式接头(图3)
● 三通
钢管用插入焊接式接头(图4)
代号（订货号）
管子外径（D0）
D+0.4
+0.2
D1
D2
L
L1
L2
B
R
重量（kg）
对应号
ZT6.5.36-1
18
18.5
12
27
27
17
12
24
12
0.18
H1.12-1
T6.5.36-2
22
22.5
16
33
29
19
13
28
14
0.27
H1.12-2
ZT6.5.36-3
28
28.5
20
41
35
20
14
36
18
0.45
H1.12-3
ZT6.5.36-4
34
34.5
25
47
39
22
16
44
22
0.59
H1.12-4
ZT6.5.36-5
42
42.5
32
57
45
24
18
52
26
0.62
H1.12-5
ZT6.5.36-6
48
48.5
36
64
52
28
20
60
30
1.35
H1.12-6
ZT6.5.36-7
60
61
48
76
61
30
23
72
36
2.20
H1.12-7
　　标记示例：三通18 ZT6.5.36-1
● 弯头
钢管用插入焊接式接头(图5)





钢管用插入焊接式接头
代号（订货号）
管子外径（D0）
D+0.4
+0.2
D2
L1
L2
重量（kg）
对应号
ZT6.5.37-1
18
18.5
27
13

26.5
0.17
H1.13-1
ZT6.5.37-2
22
22.5
33
29
0.27
H1.13-2
ZT6.5.37-3
28
28.5
39
16
35
0.41
H1.13-3
ZT6.5.37-4
34
34.5
47
17
39
0.68
H1.13-4
ZT6.5.37-5
42
42.5
57
18
45
1.12
H1.13-5
ZT6.5.37-6
48
48.5
63
20
52
1.26
H1.13-6
ZT6.5.37-7
60
61
76
23
61
1.80
H1.13-7
标记示例：弯头18 ZT6.5.37-1
● 直通
钢管用插入焊接式接头(图6)
代号（订货号）
管子外径（D0）
D
D2
L1
L2
重量（kg）
对应号
ZT6.5.38-1
18
18.5
32
32
12
0.12
H1.14-1
ZT6.5.48-2
22
22.5
35
36
13
0.19
H1.14-2
ZT6.5.48-3
28
28.5
40
42
16
0.35
H1.14-3
ZT6.5.38-4
34
34.5
48
46
17
0.41
H1.14-4
ZT6.5.38-5
42
42.5
60
48
18
0.61
H1.14-5
ZT6.5.38-6
48
48.5
65
54
20
0.72
H1.14-6
ZT6.5.38-7
60
61
80
62
23
1.38
H1.14-7
　　标记示例：直通18 ZT6.5.38-1
● 变径直通
钢管用插入焊接式接头(图7)
代号（订货号）
管子外径（D0）
D
D1+0.4
+0.2
D2+0.4
+0.2
L
L1
L2
重量（kg）
对应号
ZT6.5.39-1
18×14
32
18.5
14.5
32
12
10
0.16
H1.15-1
ZT6.5.39-2
22×18
35
22.5
18.5

36
13
12

0.20
H1.15-2
ZT6.5.39-3
28×18
40

28.5

42

16

0.30
H1.15-3
ZT6.5.39-4
28×22
22.5

13

0.28
H1.15-4
ZT6.5.39-5
34×22
48

34.5

46

17

0.52
H1.15-5
ZT6.5.39-6
34×28
28.5

16

0.48
H1.15-6
ZT6.5.39-7
42×28
60

42.5

48

18

0.76
H1.15-7
ZT6.5.39-8
42×34
34.5

17

0.69
H1.15-8
ZT6.5.39-9
48×34
65

48.5

54

20

0.95
H1.15-9
ZT6.5.39-10
48×42
42.5

18

1.17
H1.15-10
ZT6.5.39-11
60×42
80
61
62
23
1.70
H1.15-11
　　标记示例：变径直通18×14 ZT6.5.39-1
● 变径接头
钢管用插入焊接式接头(图8)
代号（订货号）
D1±0.5
D2
L1
L2
L3
重量（kg）
对应号
ZT6.5.41-1
22
18.5
13
17
34
0.07
H1.16-1
ZT6.5.41-2
28
9
25
0.08
H1.16-2
ZT6.5.41-3
34
0.15
H1.16-3
ZT6.5.41-4
42
11
26
0.25
H1.16-4
ZT6.5.41-5
48
12
13
29
0.41
H1.16-5
ZT6.5.41-6
28
22.5
13
20
38
0.13
H1.16-6
ZT6.5.41-7
34
9
25

H1.16-7
ZT6.5.41-8
42
26
0.23
H1.16-8
ZT6.5.41-9
48
14
11
29
0.31
H1.16-9
ZT6.5.41-10
34
28.5
16
19
42
0.30
H1.16-10
ZT6.5.41-11
42
12
48
.034
H1.16-11
ZT6.5.41-12
48
10
29
0.36
H1.16-12
ZT6.5.41-13
42
34.5
17
0.25

ZT6.5.41-14
48
13
35
0.38
ZT6.5.41-15
60
0.59
ZT6.5.41-16
48
42.5
18
0.33
ZT6.5.41-17
60
0.51
ZT6.5.41-18
48.5
20
17
42
0.61
ZT6.5.41-19
18.5
12
12
35
0.83
ZT6.5.41-20
28.5
16
7
0.61
　　标准示例：变径直通22×18 ZT6.5.41-1
● 活接头
钢管用插入焊接式接头(图9)
代号(订货号)
管子外径(D0)
d+0.4
+0.2
D
D1
L
I
A
B
C
“O”型密封圈
重量（kg）
对应号
ZY437.1.00
14
14.5
22
24
38
10
32
36.9
21
20×2.4
0.152
YF02.1
ZY437.2.00
18
185
27
30
38
10
41
47.3
26
30×3.1
0.262
TF02.2
ZY437.3.00
22
22.5
32
35
44
10
50
57.7
32
35×3.1
0.357
YF02.3
ZY437.4.00
28
28.5
38
42
50
13
60
69.3
38
40×3.1
0.686
YF02.4
ZY437.5.00
34
34.5
47
52
56
13
70
80.8
46
45×3.1
1.02
YF02.5
　　标记示例：活接头8 ZY437.1.00

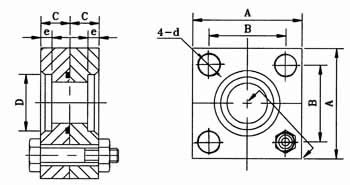

● 高压法兰
钢管用插入焊接式接头(图10)
代号(订货号)
管子外径(D0)
d+0.4
+0.2
e
A
B
C
D
“O”型密封圈
GB1235-76
重量（kg）
对应号
ZY438.3.00
34
34.5
14
80
53
28
13
35×3.1
2.53
YF03.1
ZY438.4.00
42
42.5
16
90
63
28
13
45×3.1
3.02
YF03.2
ZY438.5.00
48
48.5
18
100
70
36
18
55×3.1
4.09
YF03.3
ZY438.6.00
60
61
20
112
80
36
18
65×3.1
5.72
YF03.4
　　标记示例：高压法兰34 ZY438.3.00

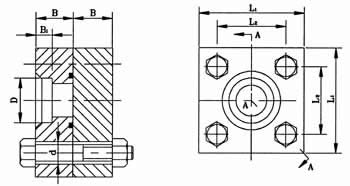

● 终端法兰
钢管用插入焊接式接头(图11)
代号(订货号)
管子外径(D0)
D
L1
L2
B
B1
“O”型密封圈
GB1235-76
d
重量（kg）
对应号
ZY624.1.00
34
34.5
80
53
28

14
35×3.1
14
2.89
YF04.1
ZY624.2.00
42
42.5
90
63
16
45×3.1
16
3.45
YF04.2
ZY624.3.00
48
48.5
100
70
36

18
55×3.1
18
5.78
YF04.3
ZY624.4.00
60
61
112
80
20
65×3.1
18
6.72
YF04.4
　　标记示例：终端法兰34 ZY624.1.00
