一、概述

　　GDKO3型电控箱有监控及全自动两种，它适用于40MPa双线终端式干油集中润滑系统中，用于控制润滑泵、换向阀、补脂泵等相互间协调工作，能对系统中的供油点实现自动供油，供油完成后，自动停止。油箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。
　　本控制箱能发出“供油时间延长”、“贮油筒空”、“超负荷运转”等故障信号。具有持续，手动和自动多种控制工作状态，可通过箱面上的转换开关来切换。持续工作状态：当润滑泵启动后持续地向系统两条主管线供送润滑脂；手动工作状态：当与主机联锁信号接通后，手动启动润滑泵运转向系统供送润滑脂，自动换向完成一个润滑周期供脂后自动停止；自动工作状态：当与主机联锁信号接通后，润滑泵按系统设定的时间间隔定时向系统供送润滑脂，完成一个润滑周期后自动停止。润滑泵不管在何种状态，一旦贮油筒空，补脂泵就会自动启动补脂，补满后自动停止。

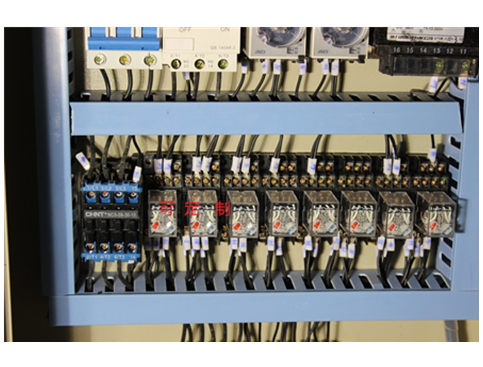

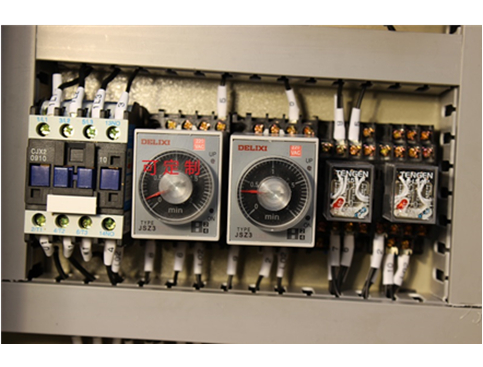

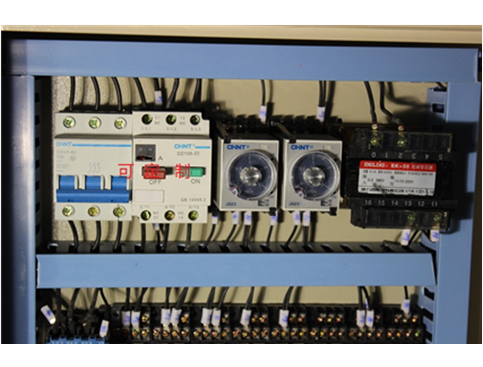

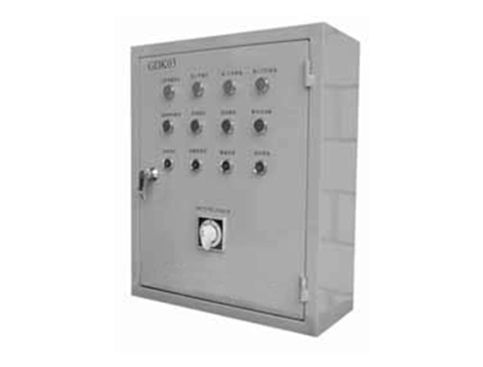

二、外形尺寸

三、标牌符号及文字

序号	符号	标牌文字	序号	符号	标牌文字	序号	符号	标牌文字
1	HL1	工作准备指示	6	HL6	系统超压	11	SB4	加油泵启动
2	HL2	线I工作状态	7	HL7	泵马达过载	12	SB5	加油泵停止
3	HL3	线II工作状态	8	HL8	贮油筒空	13	SB3	故障复位
4	HL4	加油泵工作	9	SB1	润滑泵启动	14	SA1	自动/手动/持续
5	HL5	监控时间超过	10	SB2	润滑泵停止	15	SA2	关/电铃/开

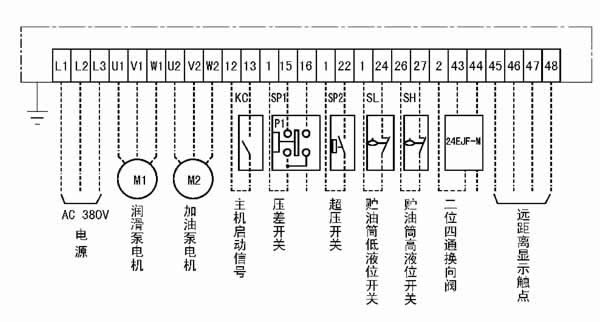

四、GDK-03电气控制箱外部接线图

五、使用说明
　　1、适用主电源AC380V、50HZ。
　　2、适用环境温度-10℃～40℃,湿度90%。
　　3、周围环境无导电的介质（气体、液体）。
　　4、垂直安装，其倾斜度不大于5°。
