阀门及通用部件

分配器罩

一、DW型分配器罩代号（订货号）适用分配器 L B H L1 L2 L3 B1 H1 H2 H3 H4 重量（kg） ZY626.1.00 DW-22 48 45 75 44 15 - 43 72 32 39 28 0.092 ZY626.2.0

立即咨询立即咨询

咨询电话：13584722960

微信：江苏省启东市南阳工业园区邮箱：13584722960

产品详情

一、DW型分配器罩

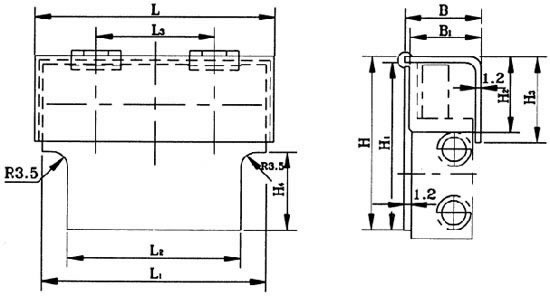

分配器罩(图1)

代号（订货号）	适用分配器	L	B	H	L1	L2	L3	B1	H1	H2	H3	H4	重量（kg）
ZY626.1.00	DW-22	48	45	75	44	15	-	43	72	32	39	28	0.092
ZY626.2.00	DW-24	57			53	32	-						0.105
ZY626.3.00	DW-26	74			70	49	-						0.133
ZY626.4.00	DW-28	91			87	66	45						0.163
ZY626.5.00	DW-32.42.52	48	59	121	44	21	-	52	118	63	70	37	0.172
ZY626.6.00	DW-34.44.54	80			76	59	40						0.252
ZY626.7.00	DW-36.46.56	112			108	85	55						0.326
ZY626.8.00	DW-38.48.58	144			140	117	70						0.401

标记示例：分配器罩DW-22 ZY626.1.00

二、DV型分配器罩

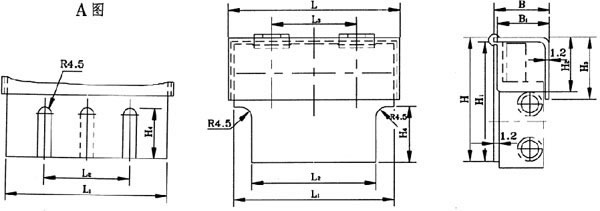

分配器罩(图2)

注：ZY627.2.00和ZY627.3.00的分配器罩其主视图上的结构有所不同，见A图所示。
　　ZY627.2.00只有一个槽，见A图中虚线所示。

代号（订货号）	适用分配器	L	B	H	L1	L2	L3	B1	H1	H2	H3	H4	重量（kg）
ZY627.1.00	DV-31	48	43.5	103	44	15	-	41.5	100	45	48	43	0.11
ZY627.2.00	DV-32	77			73	-	-						0.175
ZY627.3.00	DV-33	106			102	29	50						0.228
ZY627.4.00	DV-34	135			131	58	75						0.281
ZY627.5.00	DV-41	54	45.5	121	50	21	-	43.5	118	51	54	50	0.142
ZY627.6.00	DV-42	85			81	52	40						0.212
ZY627.7.00	DV-43	116			112	83	60						0.275
ZY627.8.00	DV-44	147			143	112	75						0.338
ZY627.9.00	DV-51	57	50.5	136	53	34	-	48.5	133	54	62	55	0.174
ZY627.11.00	DV-52	94			90	61	45						0.265
ZY627.12.00	DV-53	131			127	98	60						0.35
ZY627.13.00	DV-54	168			164	135	90						0.436
ZY627.14.00	DV-61	86	62.5	147	82	33	-	60.5	144	64	67	58	0.23
ZY627.15.00	DV-62	112	62.5	147	108	79	55	60.5	144	64	67	58	0.354
