一、结构特点及应用范围

　　QHQ-J型油－气分配混合器，主要由中碳合金钢制造的单线递进式油分配器与由铝合金材料制造的油气混合器组合而成，设有一个进气口，一个进油口，4～12个油气出口。主要适用于单线二分式油气润滑系统或双线－递进式油气润滑系统中。

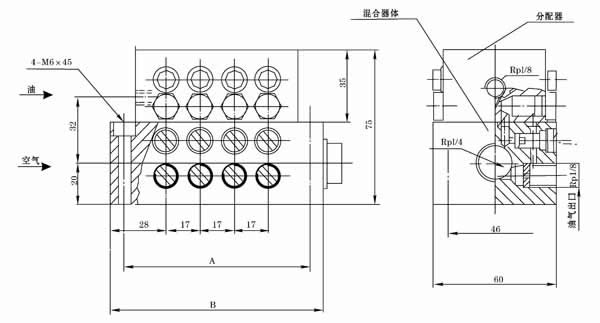

二、技术参数、外形尺寸：（符合JB/ZQ4707标准）

型号	最大进油压力 MPa	最小进油压力 MPa	最大进气压力 MPa	最小进气压力 MPa	每口每次给油量 ml	每口空气耗量 L/min	油气出口数目
QHQ-J4A1	10	2.0	0.6	0.2	0.08	19	4
QHQ-J4A2					0.08	30
QHQ-J4B1					0.16	19
QHQ-J4B2					0.16	30
QHQ-J6A1	10	2.0	0.6	0.2	0.08	19	6
QHQ-J6A2					0.08	30
QHQ-J6B1					0.16	19
QHQ-J6B2					0.16	30
QHQ-J8A1	10	2.0	0.6	0.2	0.08	19	8
QHQ-J8A2					0.08	30
QHQ-J8B1					0.16	19
QHQ-J8B2					0.16	30
QHQ-J10A1	10	2.0	0.6	0.2	0.08	19	10
QHQ-J10A2					0.08	30
QHQ-J10B1					0.16	19
QHQ-J10B2					0.16	30
QHQ-J12A1	10	2.0	0.6	0.2	0.08	19	12
QHQ-J12A2					0.08	30
QHQ-J12B1					0.16	19
QHQ-J12B2					0.16	30

　　适用过滤精度25m，粘度≤760cSt/40℃的润滑油；环境温度-5℃～40℃。

型号	QHQ-J4××	QHQ-J6××	QHQ-J8××	QHQ-J10××	QHQ-J12××
A	59	76	93	110	127
B	73	90	107	124	141

三、型号说明

五、使用要领

　　1、必须在规定的环境下使用规定范围内的介质。
　　2、压缩空气接口必须与本油气系统专属的压缩空气网络管路连接，严禁与其它来历不明的气源管路连接，以免发生意外。
　　3、油气混合器的安装位置优先考虑安装在工况条件好、温差变化小的部位，决不允许安装在高温区域或环境腐蚀恶劣的场合使用。
　　4、严禁自行改变出口数量，确需有不使用的油气口时必须与生产厂家联系。
