一、结构特点及应用范围

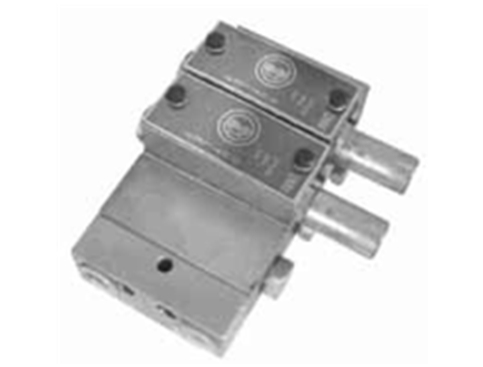

　　DMM*-YQ型双线油气分配混合器，是由模块式的双线油分配器和混合器组合叠加而成。设有对称的双线油进口，二个进气口，2～20个油气出口。主要适用于双线式油气润滑系统中。

二、技术参数

供油体规格号	公称压力MPa	动作压力MPa	适用气压MPa	每口空气耗量L/min	出油口数	额定给油量ml/循环	调整螺丝每圈调节量ml
10T	20	＜1.2	＜0.2～0.8	30	2	0～1	0.05
10S					1	0～2	0.01
20T					2	0.6～2	0.06
20S					1	1.2～4	0.12
30T					2	0.6～3	0.07
30S					1	1.2～6	0.14

　　适用过滤精度25m，粘度≤760cSt的润滑油；环境温度-10℃～60℃。

三、型号说明

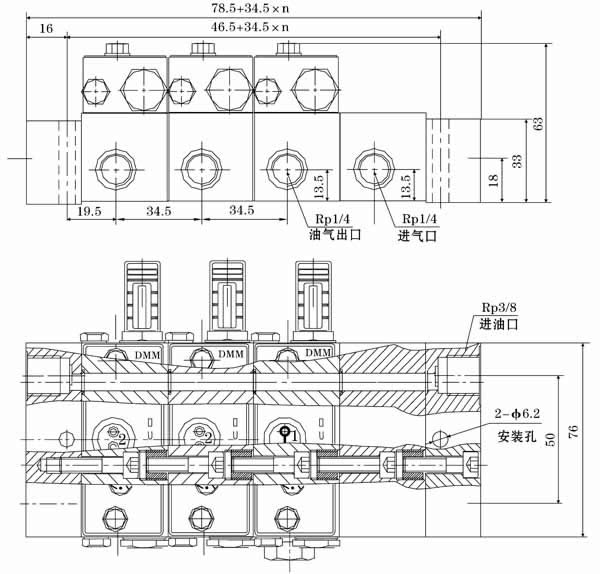

四、外形尺寸

　　＊：组合以供油上体1～10片内为佳。

五、使用要领

　　1、必须在规定的环境下使用规定的介质。
　　2、分配器的两个进油口分别与两条供油管连接，且两侧是贯通的，某一侧的进油口不使用时应堵上螺塞。
　　3、在灰尘大、潮湿，环境恶劣的场合使用时应配防护箱。
　　4、压缩空气接口必须与本油气系统的压缩空气网络管路连接，严禁与其它来历不明的气源管路连接，以免发生意外。
　　5、每片供油上体其给油量的调整应在指示杆缩加在去的状态下进行，调整完毕应将锁紧螺丝拧紧。
　　6、若需改变油气出口数，请向厂家索取说明书，按照说明书中处置方法的步骤进行处置。
