管件

高压胶管总成

代号（订货号）公称通径 DN 工作压力 MPa d1 胶管内径d 胶管外径D L1 最小弯由半径重量胶管(kg/m) 接头(kg) ZY440.1.00 6 18 R1/4 6 15 20 100 0.316 0.102 ZY440.2

立即咨询立即咨询

咨询电话：13584722960

微信：江苏省启东市南阳工业园区邮箱：13584722960

产品详情

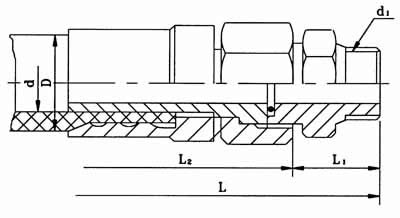

高压胶管总成(图1)

代号（订货号）	公称通径 DN	工作压力 MPa	d1	胶管内径d	胶管外径D	L1	最小弯由半径	重量
								胶管(kg/m)	接头(kg)
ZY440.1.00	6	18	R1/4	6	15	20	100	0.316	0.102
ZY440.2.00			R3/8			22			0.106
ZY440.3.00	8	17	R1/4	8	17	20	110	0.384	0.11
ZY440.4.00			R3/8			22			0.11
ZY440.5.00	10	23	R3/8	10	21	22	160	0.671	0.16
ZY440.6.00	10	22	R1/2	13	25	28	190	0.84	0.26
ZY440.7.00	15	21	R3/4	16	30	32	300	1.276	0.35

　　标记示例：高压胶管总成L=2L1+L2 ZY440.1.00
　　注：1. 胶管接头应符合JB1885-77《A型扣压式胶管接头》标准的要求；
　　　　2. 胶管总成长度L由设计者自行选定，胶管总成的总长为L=2L1+L2；
　　　　3. 若连接螺纹d1不是表中规定值，请设计者自行设计内接头。
