稀油润滑部件

LBZ型立式齿轮泵装置

一、概述本产品适用于XYZ-16-125 型稀油站中，作为输送润滑油的立式齿轮油泵装置；也可用于液压传动系统作为动力源或排送无腐蚀性的润滑液体介质。适用介质的粘度等级为N22～N4

立即咨询立即咨询

咨询电话：13584722960

微信：江苏省启东市南阳工业园区邮箱：13584722960

产品详情

一、概述

本产品适用于XYZ-16-125 型稀油站中，作为输送润滑油的立式齿轮油泵装置；也可用于液压传动系统作为动力源或排送无腐蚀性的润滑液体介质。适用介质的粘度等级为N22～N460(相当于ISO VG22～VG460)的工业润滑油或液压油。

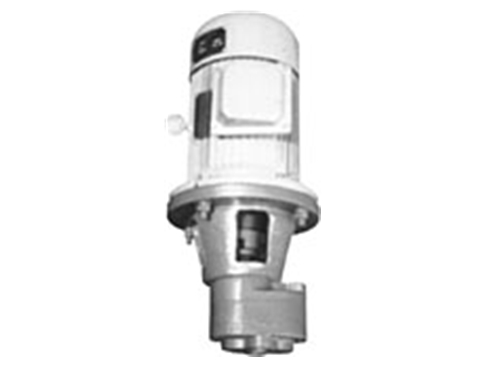

LBZ型立式齿轮泵装置(图1)

二、技术参数

型号	公称压力MPa	型号	齿轮油泵公称流量L/min	吸入高度mm	电动机型号	功率kW	重量kg
LBZ-16	0.63	CB3-B16	16	500	Y90S-4-B5	1.1	42
LBZ-25		CB3-B25	25		Y90S-4-B5	1.1	43
LBZ-40		CB3-B40	40		Y100L1-4-B5	2.2	65
LBZ-63		CB3-B63	63		Y100L1-4-B5	2.2	67
LBZ-100		CB3-B100	100		Y112M-4-B5	4	99
LBZ-125		CB3-B125	125		Y112M-4-B5	4	100

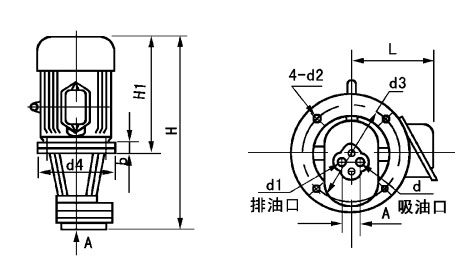

三、外形尺寸

LBZ型立式齿轮泵装置(图2)

型号	d	d1	d2	d3	d4	A	b	L	H	H1
LBZ-16	G3/4″	G3/4″	11	165	200	50	32	155	460	282
LBZ-25									468
LBZ-40	G1″	G3/4″	15	215	250	55	34	180	528	336
LBZ-63									540
LBZ-100	G1 G1/4 ″	G1″	15	215	250	65	36	210	615	356
LBZ-125									622

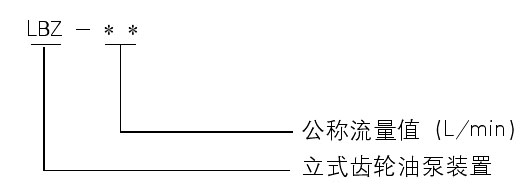

四、型号说明

LBZ型立式齿轮泵装置(图3)
